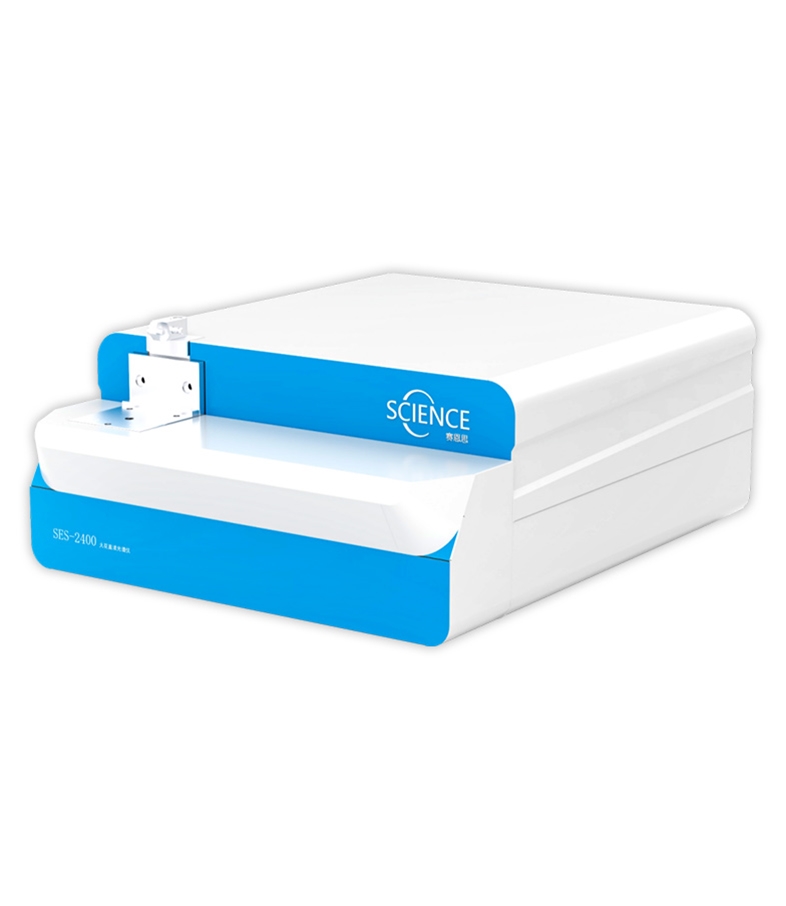

SES-2400型 全谱直读光谱仪
SES-2400型 全谱直读光谱仪
我们所面向的行业：
铸造、冶炼、机械、航空航天、环保、高校科研等行业加工中质量控制与元素含量分析
我们可做的材料分析：
黑色金属合金: 生铁、铸铁、铸钢、钢及钢合金等（C，Si，Mn，P，S，Ni，Cr，Ti …）
有色金属合金: 铝、锌、铜、镍、钴、镁、铅等（Si，Fe，Cu，Mg，Mn，Ni，Pb，Sb，Bi …）
其它特种金属合金
我们能为您提供的保障：
提供高品质的专业级产品解决方案
提供强有力的售后服务保障
提供后续低成本的仪器维护
提供后期的软件免费升级
技术方案：
根据您的产品分析需求，我们特为您推荐SES-2400型CCD全谱直读光谱仪，产品技术解决方案如下：
1、技术参数：
| 分析品种 | 黑色金属、有色金属、合金材料 |
| 分析曲线 | 原子发射光谱分析法 |
| 检测范围 | Fe基体/Cu基体/AL基体（详见《浓度范围表》） |
| 参照标准 | JJG 768-2005 《发射光谱仪检定规程》 GBT 4336-2016 《碳素钢和中低合金钢多元素含量的测定》 GBT 11170-2008《不锈钢多元素含量的测定》 GBT 24234-2009《铸铁多元素含量的测定》 GBT 7999-2015 《铝及铝合金光电直读发射光谱分析方法》 SNT 2083-2008 《黄铜分析方法 火花原子发射光谱法》 |
| 光学系统 | 帕邢—龙格架构，罗兰圆光学系统 |
| 光室系统 | 间歇式真空系统，真空泵工作5分钟/次，可保持真空状态>4小时，无需充氩气 |
| 透 镜 | 半潜式真空光室入射透镜 |
| 检测波长范围 | 120-900nm |
| 光栅焦距 | 400mm |
| 色散光栅 | 高性能全息衍射光栅，刻线2700条/mm |
| 分辨率 | 优于0.01nm |
| 探测器 | 9块高性能CCD，单块高达3648像素，全行业最高。 |
| 像素尺寸 | 8μm |
| 光源类型 | 高能预燃技术（HEPS） |
| 放电电流 | 1-100A等离子体电流 |
| 激发能量 | 根据不同样品自动切换激发能量级 |
| 采样频率 | 10K次/秒 |
| 放电频率 | 100-1000HZ |
| 检测时间 | 一般15-25秒/次 |
| 校正方式 | 参比分析，自动控样修正 |
| 光室恒温 | 超薄恒温一体光室，自动恒温35℃±0.1℃ |
| 载 气 | 99.999%高纯氩气 |
| 工作电源 | 220V/50Hz±5% |
| 功 率 | 待机功率：80w；光谱激发功率：800w；真空泵工作功率：500W |
| 仪器尺寸 | 660（L）* 829（D）* 314（H）mm |
| 仪器重量 | 约70kg |
2.1主机设备配置：
| 序号 | 产品名称 | 型号 | 品牌 | 数量 | 备注 |
| 1 | 全谱直读光谱仪 | OES-802 | 赛恩思 | 1台 | |
| 2 | 电脑 | 成铭3900 | 戴尔 | 1台 | |
| 3 | 真空泵 | VRD-4 | 国产 | 1台 | |
| 4 | 备品备件 | 1套 | 赛恩思 | 1套 |
2.2设备明细：
| 序号 | 内容描述 | 数量 | 备注 |
| 1 | 高低标样 | 1套 | |
| 2 | 数据包及软件（U盘） | 1套 | |
| 3 | 氩气减压阀 | 1套 | |
| 4 | 电极刷 | 1个 | |
| 5 | 量规 | 1个 | 3mm/2.5mm |
| 6 | 保险丝 | 4个 | AC10A/250V |
| 7 | USB数据线 | 1根 | |
| 8 | 电源线 | 2根 | |
| 9 | 地线 | 1根 | 3m |
| 10 | 氩气进气管 | 1根 | |
| 11 | 废气过滤瓶 | 1个 | |
| 12 | 内六角扳手 | 1套 | |
| 13 | 毛刷 | 1把 | |
| 14 | 插线板 | 1个 | |
| 15 | 无线网卡 | 1个 | |
| 16 | 使用说明书 | 1份 | |
| 17 | 无尘布 | 1包 | |
| 18 | 操作规程 | 1套 | |
| 19 | 鼠标垫 | 2张 |
2.3外围设备选购清单：
| 序号 | 选配件名称 | 数量 | 备注 |
| 1 | 高纯氩气（纯度≥99.999%） | 1瓶 | 必备，只能客户当地自行采购 |
| 2 | 空调 | 1台 | 保持室内温度在5-35度（选配） |
| 3 | 稳压电源 | 1台 | 电压不稳时需要（选配） |
| 4 | 氩气净化机 | 1台 | 氩气不纯时需要（选购） |
| 5 | 光谱磨样机或砂轮机 | 1台 | 必备，铁基体使用 |
| 6 | 小车床 | 1台 | 必备，铝基体使用 |
| 7 | UPS电源（不间断电源） | 1台 | 厂里容易停电时需要 |
3、分析元素曲线范围:
铁基体
| 铸铁 | 镍硬铸铁 | 镍抗铸铁 | 高P铸铁 | 碳钢及中低合金钢 | |
| C | 1.3-4.5 | 1.3-4.5 | 1.3-4.5 | 1.3-4.5 | 0.0005-1.6 |
| Si | 0.001-4.0 | 0.001-3.5 | 0.001-7.0 | 0.001-3.5 | 0.0005-3.0 |
| Mn | 0.0005-3.0 | 0.001-2.2 | 0.001-6.8 | 0.001-2.2 | 0.0005-5.0 |
| P | 0.0005-0.5 | 0.0005-0.5 | 0.0005-0.5 | 0.0005-1.5 | 0.0005-0.2 |
| S | 0.0005-0.2 | 0.0005-0.2 | 0.0005-0.2 | 0.0005-0.2 | 0.0005-0.1 |
| Cr | 0.0005-35 | 0.0005-9.0 | 0.0005-9.0 | 0.0005-1.5 | 0.0005-8.0 |
| Ni | 0.0005-2.6 | 0.002-7.0 | 2.5-45.0 | 0.002-2.6 | 0.0005-5.0 |
| Mo | 0.0005-1.5 | 0.001-3.5 | 0.001-3.5 | 0.001-1.2 | 0.0005-2.0 |
| Cu | 0.0005-1.8 | 0.0005-1.5 | 0.1-8.5 | 0.0005-1.5 | 0.0005-1.0 |
| Ti | 0.0005-0.3 | 0.0005-0.3 | 0.0005-0.3 | 0.001-0.3 | 0.0005-1.5 |
| Nb | 0.0005-0.8 | 0.001-0.8 | 0.002-0.8 | 0.002-0.06 | 0.0005-2.0 |
| Al | 0.0005-0.15 | 0.0005-0.15 | 0.0005-0.1 | 0.002-0.1 | 0.0005-1.8 |
| Co | 0.0005-0.2 | 0.001-0.2 | 0.001-0.2 | 0.002-0.2 | 0.0005-1.0 |
| V | 0.001-0.8 | 0.001-0.8 | 0.001-0.8 | 0.001-0.8 | 0.0005-1.0 |
| W | 0.0003-0.1 | 0.003-0.1 | 0.003-0.1 | 0.003-0.1 | 0.0003-2.5 |
| *N(选配) | / | / | / | / | 0.05-0.5% |
| Cr/Ni钢 | 不锈钢 | 工具钢 | 易切削钢 | 高锰钢 | |
| C | 0.0005-3.2 | 0.0005-2.0 | 0.003-2.5 | 0.002-1.6 | 0.001-1.7 |
| Si | 0.0005-1.5 | 0.0005-1.0 | 0.1-2.5 | 0.001-1.7 | 0.002-2.0 |
| Mn | 0.001-20.0 | 0.001-20.0 | 0.001-20.0 | 0.001-3.0 | 0.002-20.0 |
| P | 0.0005-0.7 | 0.0005-0.2 | 0.001-0.05 | 0.001-0.5 | 0.001-0.1 |
| S | 0.0005-0.2 | 0.0005-0.5 | 0.001-0.05 | 0.001-0.5 | 0.001-0.05 |
| Cr | 8.0-35.0 | 5.0-35.0 | 0.05-25.0 | 0.002-8.0 | 0.003-8.0 |
| Ni | 0.1-30.0 | 4.0-30.0 | 0.02-5.0 | 0.001-5.5 | 0.001-4.0 |
| Mo | 0.001-10.0 | 0.001-4.5 | 0.01-11.0 | 0.001-2.0 | 0.001-2.0 |
| Cu | 0.0005-8.5 | 0.0005-4 | 0.0005-0.1 | 0.0005-1.0 | 0.0005-0.5 |
| Ti | 0.0005-1.5 | 0.0005-1 | 0.0005-1.5 | 0.0005-0.4 | 0.0005-0.5 |
| Nb | 0.001-2.0 | 0.001-0.5 | 0.001-1.0 | 0.001-1.5 | 0.001-0.5 |
| Al | 0.0005-1.8 | 0.0005-0.5 | 0.001-0.4 | 0.001-1.4 | 0.001-0.5 |
| Co | 0.001-10.0 | 0.001-0.5 | 0.001-18.0 | 0.0005-0.9 | 0.0005-1.0 |
| V | 0.01-10.0 | 0.01-1 | 0.05-10.0 | 0.001-1.0 | 0.001-0.3 |
| W | 0.003-2.0 | 0.003-1 | 0.2-25.0 | 0.003-1.5 | 0.003-0.3 |
| *N(选配) | / | 0.05-0.5% | 0.05-0.5% | / | 0.05-0.5% |

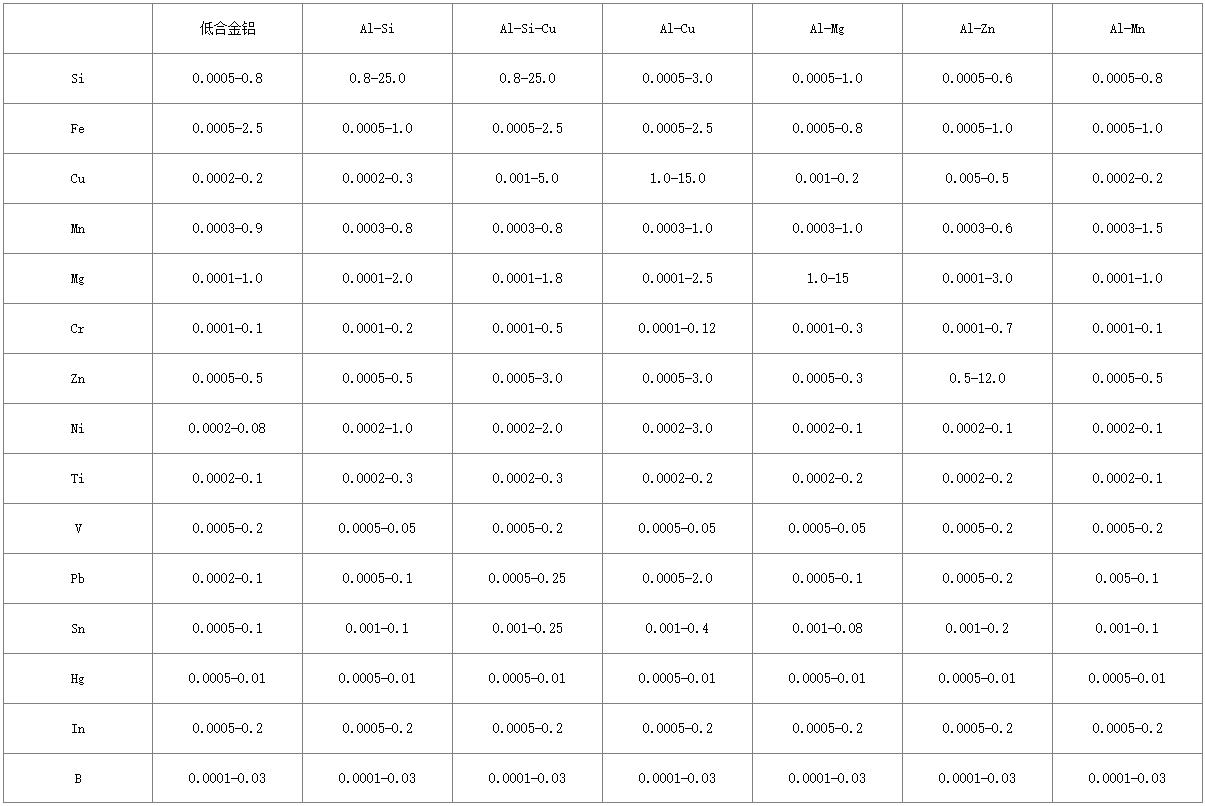

铝基体：

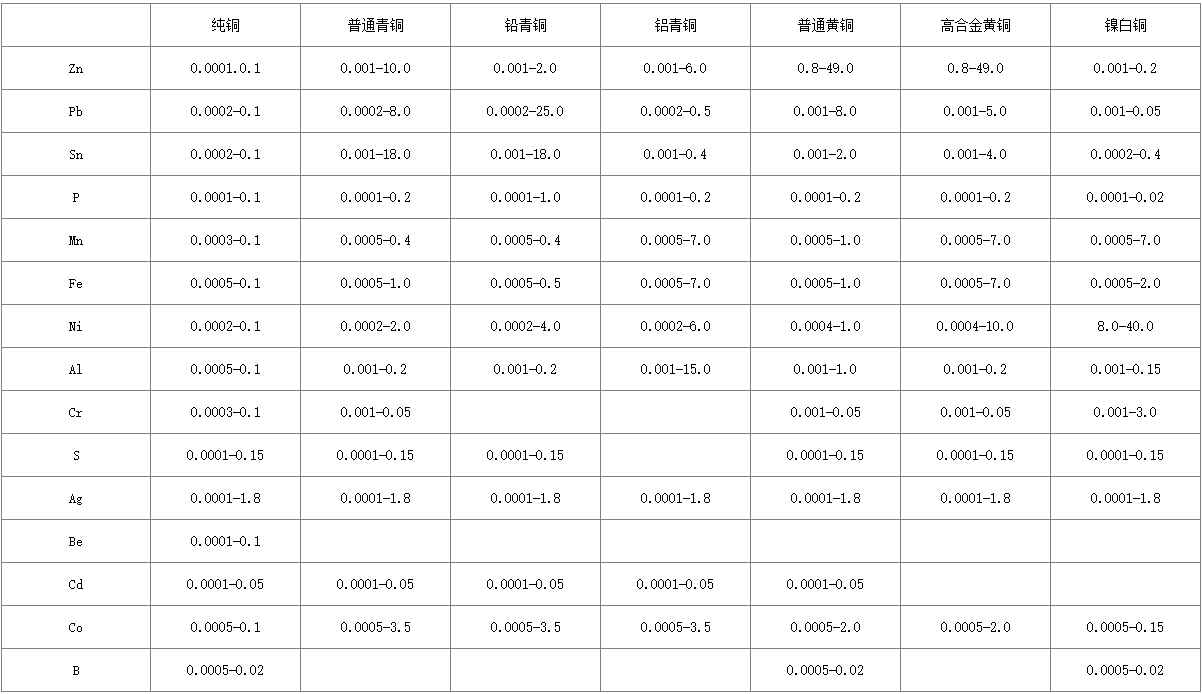

铜基体：
4、仪器专利技术及其先进性：
4.1、电子系统
(1)峰值电压采样电路
(2)AD采集:16位单像素数模转换,采用ARM芯片高速usb多通道同步数据采集，16*100k同步采样；
(3)16通道高精度CCD、东芝TCD1304 ,像素3648pix 、总像素：58368 高分辨率全谱采集.
(4)制冷装置：CCD采用制冷降噪、噪声小、灵敏度高；
(5)信号传输：光纤数字编码传送、抗干扰强；
4.2、激发光源
(1)直读光谱仪激发保护装置，专利号：ZL 2021 2 2778097.7
(2)光谱分析仪的校准装置，专利号：ZL 2022 2 0524330.0
(3)数字化激发能量调节；
(4)双火花组合放电：样品激发更稳定；
(5)氩气压力电子感应保护装置：激发更安全，保持恒定激发压力；
(6)光纤指令传送：放电电感，电容参数设定；
4.3、气路系统
(1) 流量计压力调节：输入压力，0.25MPa；
(2) 流量计指示调节：<5L/min:
(3) 带氩气常流设定阀：0.2L-0.5L/min;
4.4、样品台
(1) 开放式样品台：可适应较大式样分析：
(2) 不锈钢激发平台：经久耐用；
(3) 光谱仪测量用安全辅助装置,专利号：ZL 2021 2 2706338.7
(4) 双气路激发装置：样品激发采用水平、垂直双气路，有利于样品的稳定激发；
4.5、真空系统
(1) 超薄真空体：可配置小型真空泵；
(2) 真空度：真空控制1-5pa；
(3) 间歇式真空控制装置：工作3-5min，可保持>4小时，确保光室常年处于高灵敏状态，避免油气污染；
(4) 真空泵：带防反油装置，确保光室不被反油损坏；
4.6、分析软件
(1)全中文windows系统下运行全中文分析软件，根据需求可切换多国语言版本，设置分析参数，激发、冲洗、预燃爆光时间选择，自动完成检测。
(2)自动控样校正，一条分析曲线，可多点控样校正。不同控样分析切换，检测更快捷。
(3)输出方式可选：强度、强度比率、浓度、校正浓度，自动计算平均值，SD和RSD。
(4)在同一点可重复一次或多次激发，删除一次或多次激发结果。
(5)自动校正元素间的干扰和背景修正。
(6)测试结果可打印输出、存盘保存，打印格式可自己编排，也可生成EXCEL文档等，进行保存。
(7)软件附带故障诊断和自测试程序，自动生成的数据文件，可以远程对仪器故障进行判断。
(8)数据处理系统：标准配置的品牌计算机，打印机，工业标准 USB通讯口，兼容性更好，使用更方便。
(1)全中文windows系统下运行全中文分析软件，根据需求可切换多国语言版本，设置分析参数，激发、冲洗、预燃爆光时间选择，自动完成检测。
(2)自动控样校正，一条分析曲线，可多点控样校正。不同控样分析切换，检测更快捷。
(3)输出方式可选：强度、强度比率、浓度、校正浓度，自动计算平均值，SD和RSD。
(4)在同一点可重复一次或多次激发，删除一次或多次激发结果。
(5)自动校正元素间的干扰和背景修正。
(6)测试结果可打印输出、存盘保存，打印格式可自己编排，也可生成EXCEL文档等，进行保存。
(7)软件附带故障诊断和自测试程序，自动生成的数据文件，可以远程对仪器故障进行判断。
(8)数据处理系统：标准配置的品牌计算机，打印机，工业标准 USB通讯口，兼容性更好，使用更方便。
4.7、仪器的核心部件
| 序号 | 名称 | 品牌 | 产地 | 备注 |
| 1 | 光室 | 四川赛恩思 | 中国 | |
| 2 | 光栅 | 德国蔡司 | 德国 | |
| 3 | 入射镜片及透镜 | 德国蔡司 | 德国 | |
| 4 | CCD检测器 | 日本东芝 | 日本 | |
| 5 | 光纤 | 美国安捷伦 | 美国 | |
| 6 | 压力传感器 | 美国霍尼韦尔 | 美国 | |
| 7 | 电磁阀 | 日本欧姆龙 | 日本 |
