一、产品简介:
420HRSS-150ZT3.2型全自动(端淬)全洛氏硬度计是一款精密电子加力的全自动洛氏硬度计,可自动进行洛氏硬度的多点多件测量、批量测量,能自动生成检验报告,并能绘制样品的位移-硬度曲线或端淬曲线;试验过程全自动,放上样品,按“开始”键即得每个样品的多个硬度值。端淬试验是判定某种金属及合金材料的淬硬能力的标准方法,该设备满足标准 GB/T225 和ISO 642 “钢 淬透性的末端淬火试验方法”,及 ASTM A255 “钢 淬透性测定用试验方法”;硬度计精度符合GB/T230.2 ISO6508-2和美国ASTME18。
二、主机功能特点:
硬度计为全自动数显全洛氏硬度计,测试精度高 ,可与端淬自动系统分开并独立使用,能够满足不同的洛氏硬度测试要求;外形新颖、功能齐全、操作方便、显示清晰直观、性能稳定;
8寸液晶触摸屏界面,操作简单方便,可显示当前测试标尺、试验力、测试压头、保荷时间、硬度转换值、压头类型等;
一键启动,Z轴自动升降,工件自动接近压头,自动加载试验力,传感器力闭环控制,自动完成整个试验过程,并在屏幕上显示测试的硬度值;
XY自动坐标试台沿X轴、Y轴方向根据设置自动移动;
自动施加初试验力和主试验力,试验力的施加、保持、卸除自动进行;
试验力自动补偿,力值精度高;凸面硬度值可自动修正;
具有软件校准功能;测试过程动态显示位移-力值曲线,便于观察和分析;
可设置测试硬度的上下限,硬度超限蜂鸣器自动提示;
共计30 种标尺,15种洛氏硬度标尺、15种表面洛氏标尺;
中英文语言界面转换;各种硬度值转换;
配USB和RS232数据接口,方便用户进行数据处理;
具备数据库存储数据功能,测试数据同步存储并可导出;
配微型打印机,可直接打印硬度测试结果;
硬度计精度符合GB/T230.2 ISO6508-2和美国ASTME18;
做端淬试验,端淬装置一次可最多自动测量6个端淬试样的淬透性曲线;
可自主设定的坐标点,进行全自动的端淬试验,批量检测,效率提高;
可定制各种夹具,对不同样品都可进行批量检测;用户可定制专用检验报告,所有连续测试的数据可以多次或一次性导出到报告中。
三、主机技术参数:
洛氏测量范围:20-95HRA、10-100HRBW、10-70HRC
表面洛氏测量范围:70-94HR15N、42-86HR30N、20-77HR45N、67-93HR15TW、
29-82HR30TW、10-72HR45TW
洛氏试验力:588.4、980.7、1471(N)
60、 100、 150(kgf )
表面洛氏试验力:147.1、294.2、441.3(N)
15、 30、 45(kgf)
测量标尺:HRA、HRBW、HRC、HRD、HREW、HRFW、HRGW、HRHW、HRKW、HRL、HRM、HRP、HRR、HRS、HRV、HR15N、HR30N、HR45N、HR15TW、HR30TW、HR45TW、HR15X,HR30X、HR45X、HR15Y、HR30Y、HR45Y、HR15W、HR30W、HR45W
转换标尺:HRA、HRBW、HRC、HRD、HRFW、HR15TW、HR30TW、HR45TW、HR15N、HR30N、HR45N、HV、HBW
分辨率:0.1HR
保荷时间:0-99s
试样允许上限高度:130mm
卸除自动坐标试台:300mm
压头中心至机壁距离:160mm
电源:AC220V,50Hz
外形尺寸:533x230x875(mm)
重量:约155kg
四、XY自动坐标试台参数:
XY 自动载物台,采用新型防尘结构,采用高精度滚珠丝杠驱动,精密线性滑轨导向,有效保证了高精度、高负载、长寿命、防尘效果好等特点;
自动移动样品到下一步测量位置,移动快捷,移动距离精度高,自动控制试样移动距离,上限进程100mm,下限步距(分辨率)0.01mm;测量点数及测量位置可设定;按照相应的标准要求或人工输入的参数;
试样夹紧装置:装卸方便,每次可放置1-6 个端淬样品;
载物台平台尺寸130mmx120 mm;运行精度 0.003 mm ;X Y轴行程分别为100 mm, 上限中心承载30 Kgf;
X-Y步进马达驱动装置;洛氏试验软件自动控制试验过程,分析及显示试验结果;
自动产生检验报告,并绘制样品的淬透性曲线;可编制试验方法并存储,下次试验时可直接调出试验方法以及试验数据,无需重新编制试验方法和标定。

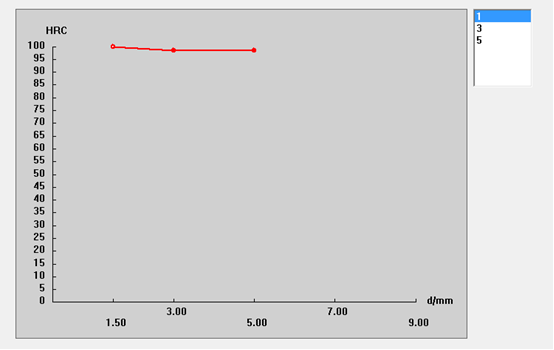

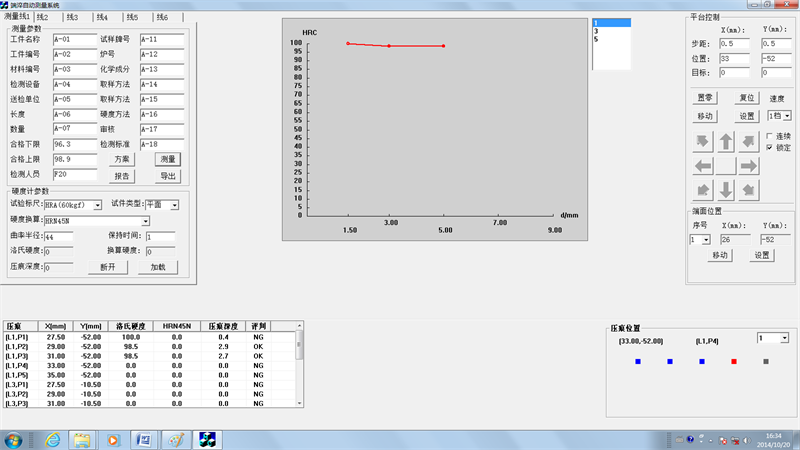

五、软件界面:
![](/uFile/118564/image/202413101044865.png)
![](/uFile/118564/image/202413101118613.png)
六、标准配置:
XY自动坐标试台:1个
自动坐标试台控制器:1个
控制软件:1套
试验专用夹具:1套
小平试台:1个
V型试台:1个
金刚石圆锥压头:1个
1.588mm碳化钨合金球形压头:1个
标准洛氏硬度块:5块
标准表面洛氏硬度块:4块
微型打印机:1个
品牌计算机:1台
