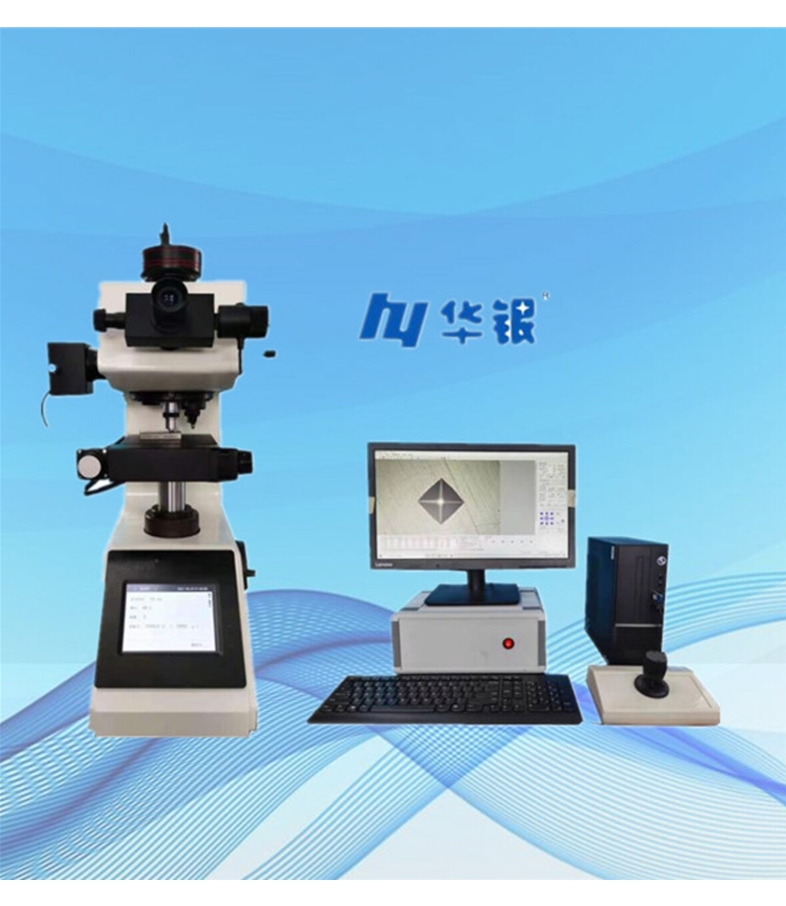

HVS1000A-XYT自动图像处理显微维氏硬度计

HVS1000A-XYT自动图像处理显微维氏硬度计

一、硬度计主机功能简介
产品用途
渗碳层、陶瓷、钢、有色金属;薄板、金属薄片、电镀层、微小试件;应用范围广,特别适用于平行平面的维氏硬度精密测量。
产品特点
无摩擦主轴,试验力精度高
试验过程自动化,无人为操作误差
LCD 液晶显示屏,菜单操作,功能齐全
精度符合 GB/T4340.2 ISO6507-2 和美国 ASTM E92
产品技术指标
硬度范围: 5-3000HV
试验力:0.09807、0.2452、0.4903、0.9807、1.961、2.942、4.904、9.807N(10、25、50、100、200、300、500、1000gf)
硬度标尺:HV0.01、HV0.025、HV0.05、HV0.1、HV0.2、HV0.3、 HV0.5、HV1
总放大倍率:400X(测量)、100X(观察) 分辨率:0.01μm
试样允许最大高度:75mm
压头中心至机壁距离:110mm 电源:AC220V,50/60Hz
外形尺寸:470×320×500mm 重量:约 40kg
主要配置
细轴试台 1 个; 大 V 形块 1 个; 小 V 形块 1 个; 金刚石角锥压头 1 个; 标准显微硬度块 2 块;打印机 1 个
二、系统简要描述
维氏硬度测量软件配合显微维氏硬度计和自动扫描台,可以实现实时观察测量硬度值。可以手动测量和自动测量,测量过程快速准确。
系统具有一键测量有效硬化层深度的功能:由电脑控制自动打硬度,自动移动扫描台,自动生成硬度曲线,并自动计算出有效硬化层深度。
系统采用 500 万像素数字摄像头采集图像,有效提高测量精度,同时摄像头带有测量按钮, 在单步测量时可直接按下测量按钮测量出硬度值。
电动工作台控制,多种控制方式并存,可微机控制,可手动操作,也可用操作手柄遥控。扫描台可八方向随意移动。
系统带有方便的误差校正和定标功能,可以校正硬度计的系统误差。
可以方便地打印有效硬化层曲线及报告。
硬度实时转换:测量出的维氏硬度可以转换成其他形式的硬度值。
可以实时标示硬度压痕所打的位置,以利于有选择的测试不同金相组织的维氏硬度及验证金相组织。
可以进行直线测量,以便于测量脱碳层的深度等。
可以在压痕图像上叠加系统标尺。
系统具有数据库的查询及管理功能。
三、电动扫描台参数:
电动工作台采用进口直线电机,高精度,高可靠性,可手动,可微机控制,也可操作杆操作, 三位一体,移动行程大。
系统组成:步进电机驱动机械载物台、控制器、操作手柄控制器电源输入:交流 220V,50~60Hz,功率 30VA
控制器通讯接口:RS232 控制器重量:约 2.8Kg
电动载物台尺寸:约 W120*H32*D130(mm) 电动载物台 X/Y 移动范围: X50*Y50(mm) 步长:X、Y 方向最小精度 2.5um(1.25可选)
重复精度:X、Y 方向≤2um

操作方式:计算机程序控制或手动控制手柄电机驱动、自动硬度图像测量系统(半自动/全自动硬度计) 是先进的专业硬度图像测量系列产品。


本系统直接控制硬度计主机及硬度计自动物台,可对试样按设定轨迹进行自动位移并读数,实现自动转塔、自动加载、自动位移、自动读数等智能化功能。满足高端用户需求。
一)主要功能(不同版本软件,功能有所差别)
系统联动:通过硬度计串口通讯,实现系统与硬度计联动。包括软件实时控制硬度计调整亮度、切换镜头、加载等。
压力联动:硬度计压力转换后,系统感知压力变化并适时调整。
转塔联动:软件控制硬度计进行物镜—压头之间相互切换,无须人工控制硬度计。加载联动:软件控制硬度计进行加载,无须人工控制硬度计。
测量联动:软件控制硬度计转塔、加载并直接读取维氏硬度值。平台联动:专业的自动平台及控制,完全由系统控制。

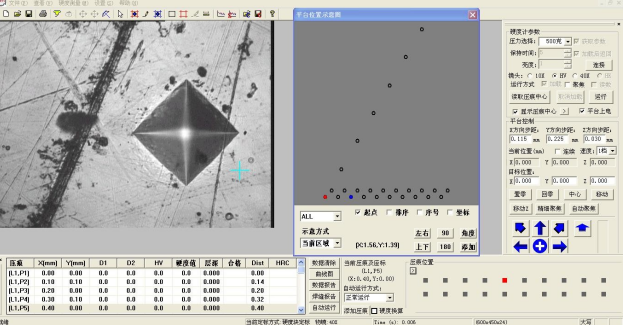

平台拖动:在活动图像上,拖动鼠标控制平台各个方向位移。
方向设置:根据深度方向,设置相应的平台位移方向,保证最佳测量结果。图像采集:实时显示硬度图像,可存储、打印图像。
压痕测量:手动点取压痕:用鼠标点取压痕的四个顶点,可对所有压痕进行测量。自  动读数功能:自动找出压痕的四个顶点,速度快,数据准,适用性强。
硬度换算:依据国家标准,自动进行布氏—洛氏—维氏—努氏等多种硬度数值转换,实时显示。图文报告:自动记录测量数据,自动生成硬度—深度曲线,保存或打印硬度—深度曲线及所有压痕测量值。保存或打印压痕图像及当前压痕硬度值。所有报告按 WORD 文档保存。
路径规划:可设置边缘法线、Z 字形、锯齿形、弧形、直线型等压痕测试路径。路径调整:可在路径点上进行添加、删除、修改、平移等任意调整。
路径复制:可对设置好的路径进行左右镜像、上下翻转、任意角度旋转等复制,以及路径序号的重置等。
定点处理:对将图像上任意一点移动到压头位置,并进一步加载、测量。压痕添加:将当前压头位置添加到测试路径中。
平台示意图:将当前规划的路径显示在平台示意图中。
全景扫描(选配):可对试样进行全景扫描和拼接大图。将当前压头位置添加到测试路径中。
二)适用范围
测量范围:根据硬度计设置范围,支持所有压力。适用机型:全系列自动转塔显微及维氏硬度计。
三)性能特点
实时联动:系统通过串口通讯,感知压力变化、控制硬度计转塔、加载并直接读数。适用广泛:系统可配接全系列自动转塔显微及维氏硬度计。
安装便捷:USB2.0 口与电脑相连,安装时不需插卡。
性能稳定:只要硬度计成像清晰均匀,可快捷准确地自动读数。
功能强大:手动读数、自动读数、硬度换算、深度硬度曲线、压痕图像、图文报告功能。使用方便:通过硬度块进行定标,符合用户日常习惯。半天培训,即可正常使用。
自动读数:独创自动读数算法,对多种压痕进行自动读数,速度快、准确性高。重复性好:自动读数重复性高,满足用户专业要求。
自动位移:自动物台按设定轨迹,将试样位移到指定位置。
路径规划:多种方案支持压痕测试路径的规划,满足用户各种需求平台示意图:利用示意图,清晰直观地显示所规划的路径。
四)配置清单
硬度计专用接口 1 只
软件狗 1 只
数字摄像头 1 只
软件光盘 1 张
数字摄像头专用连接线 1 根
专用数据连接线 1 根
自动物台 1 套
平台控制箱 1 套
