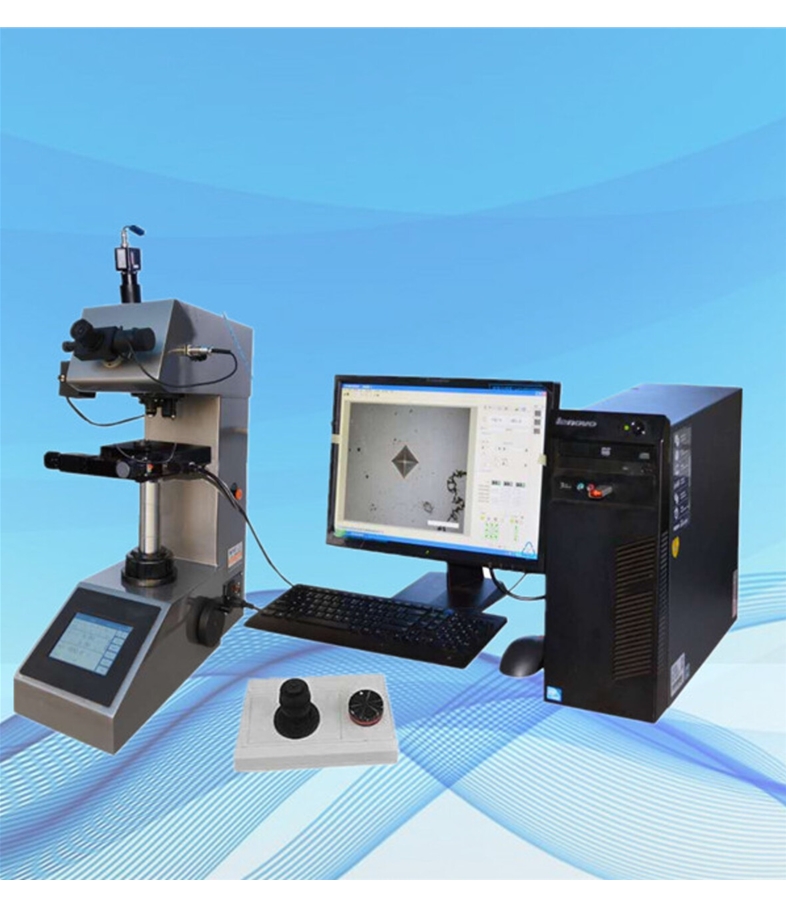

HYHVS-30ZT2.1数显维氏硬度计

HYHVS-30ZT2.1数显维氏硬度计

一、功能特点:
HYHVS-30ZT2.1数显维氏硬度计是光、机、电一体化的高新技术产品,电子加力、自动转塔,采用闭环式加载自动控制系统,试验力精度高,示值的重复性及稳定性好。配备数显测微目镜,不用查表,也不用输入压痕对角线,在屏幕上能直接显示试验力、压痕长度、保荷时间、测量次数,操作时只要通测量压痕按目镜按钮,即可自动计算出硬度值并显示在屏幕上,内置打印机可自动打印测试结果。具有双通道光学接口,用户可直接选配或以后加配电脑CCD图像测量系统,通过测微计和CCD系统可同时对试样进行观测,压痕图像投影到计算机上,在计算机上自动或手动测量压痕,自动显示和报出硬度值,可打印压痕图像和硬度曲线,测量出有效硬化层的厚度,便于分析和研究。
二、应用范围:
黑色金属、有色金属、IC薄片、表面涂层、层压金属;玻璃、陶瓷、玛瑙、宝石、薄塑料等;碳化层和淬火硬化层的深度及梯度的硬度测试。

三、技术参数:

型号 HYHVS-30ZT2.1
试验力 kgf 0.3kgf0.5kgf1kgf, 2kgf, 2.5kgf, 3kgf, 5kgf, 10kgf, 20kgf, 30kgf,
N 2.94N4.90N9.80N, 19.6N, 24.5N, 29.4N, 49N, 98N, 196N, 294N,
硬度测试范围 1HV~2967HV
试验力施加方法 自动(加载/保荷/卸载)
物镜和压头切换 自动切换
数据输出 内置打印机,RS232接口
物镜 10×   20×
目镜 10×数显测微目镜
总放大倍数 100×   200×
分辨率 0.25μm 0.125μm
保荷时间 0~60s
光源 卤素灯光源
试样最大高度 230mm
压头中心至机壁距离 130mm
电源 AC220V50Hz
执行标准 ISO 6507,ASTM E92JIS Z2244,GB/T 4340.2
外形尺寸 530×280×660mm,外箱尺寸620×450×740mm
重量 净重80kg,毛重110kg
四、标准配置:

名称 数量 名称 数量
仪器主机 1 10×数显测微目镜 1
金刚石维氏压头 2 10×20×物镜 1
大平面、V型试台 1 电源线 1
水平调节螺钉 4 水平仪 1
保险丝1A 2 卤素灯12V15~20W 1
内六角扳手2.5mm 1 螺丝刀 1
标准硬度块400~500 HV1 1 标准硬度块550~700 HV0.3 1
防尘罩 1 产品合格证 1
产品说明书 1 打印机说明书 1
五、自动工作台简介描述:

软件系统直接控制硬度计主机及自动物台,可对试样按设定轨迹进行自动位移并自动读数,实现自动转塔、自动加载、自动位移、自动读数等智能化功能。满足高端用户需求。
一)主要功能(不同版本软件,功能有所差别)
系统联动:通过硬度计串口通讯,实现系统与硬度计联动。包括软件实时控制硬度计调整亮度、切换镜头、加载等。
压力联动:硬度计压力转换后,系统感知压力变化并适时调整。
转塔联动:软件控制硬度计进行物镜—压头之间相互切换,无须人工控制硬度计。
加载联动:软件控制硬度计进行加载,无须人工控制硬度计。
测量联动:软件控制硬度计转塔、加载并直接读取维氏硬度值。
平台联动:专业的自动平台及控制,完全由系统控制。
平台拖动:在活动图像上,拖动鼠标控制平台各个方向位移。
方向设置:根据深度方向,设置相应的平台位移方向,保证最佳测量结果。
图像采集:实时显示硬度图像,可存储、打印图像。
压痕测量:手动点取压痕:用鼠标点取压痕的四个顶点,可对所有压痕进行测量。
自动读数功能:自动找出压痕的四个顶点,速度快,数据准,适用性强。
硬度换算:依据国家标准,自动进行布氏—洛氏—维氏—努氏等多种硬度数值转换,实时显示。
图文报告:自动记录测量数据,自动生成硬度—深度曲线,保存或打印硬度—深度曲线及所有压痕测量值。保存或打印压痕图像及当前压痕硬度值。所有报告按WORD文档保存。
路径规划:可设置边缘法线、Z字形、自由点、矩阵、圆+法线、直线法线等压痕测试路径。
路径调整:可在路径点上进行添加、删除、修改、平移等任意调整。
路径复制:可对设置好的路径进行左右镜像、上下翻转、任意角度旋转等复制,以及路径序号的重置等。
定点处理:对将图像上任意一点移动到压头位置,并进一步加载、测量。
压痕添加:将当前压头位置添加到测试路径中。
平台示意图:将当前规划的路径显示在平台示意图中。
多语言:支持简体中文、繁体中文、英文等多种语言。
全景扫描(选配):可对试样进行全景扫描和拼接大图。将当前压头位置添加到测试路径中。
二)适用范围
测量范围:根据硬度计设置范围,支持所有压力。
适用机型:全系列自动转塔显微及维氏硬度计。
三)性能特点
实时联动:系统通过串口通讯,感知压力变化、控制硬度计转塔、加载并直接读数。
适用广泛:系统可配接全系列自动转塔显微及维氏硬度计。
安装便捷:USB2.0口与电脑相连,安装时不需插卡。
性能稳定:只要硬度计成像清晰均匀,可快捷准确地自动读数。
功能强大:手动读数、自动读数、硬度换算、深度硬度曲线、压痕图像、图文报告功能。
使用方便:通过硬度块进行定标,符合用户日常习惯。半天培训,即可正常使用。
自动读数:独创自动读数算法,对多种压痕进行自动读数,速度快、准确性高。
重复性好:自动读数重复性高,满足用户专业要求。
自动位移:自动物台按设定轨迹,将试样位移到指定位置。
路径规划:多种方案支持压痕测试路径的规划,满足用户各种需求
平台示意图:利用示意图,清晰直观地显示所规划的路径。
六、自动平台参数:
系统组成:自动平台+平台控制箱+摇杆控制盒;
平台控制:手动、电动、计算机控制,
电源:交流220V,50~60Hz,功率30VA
通讯接口:RS232
平台尺寸:120x130x42mm
X方向行程:≧50mm     Y方向行程:≧50mm
最小步进分辨率:2.5um
重复定位精度:≤2um
移动速度:5档可调
限位开关:X,Y标准(4个)
四)配置清单
硬度计专用接口 1 只
软件狗 1 只
数字摄像头 1 只
软件光盘 1 张
数字摄像头专用连接线 1 根
专用数据连接线 1 根
自动物台 1 套
平台控制箱 1 套
