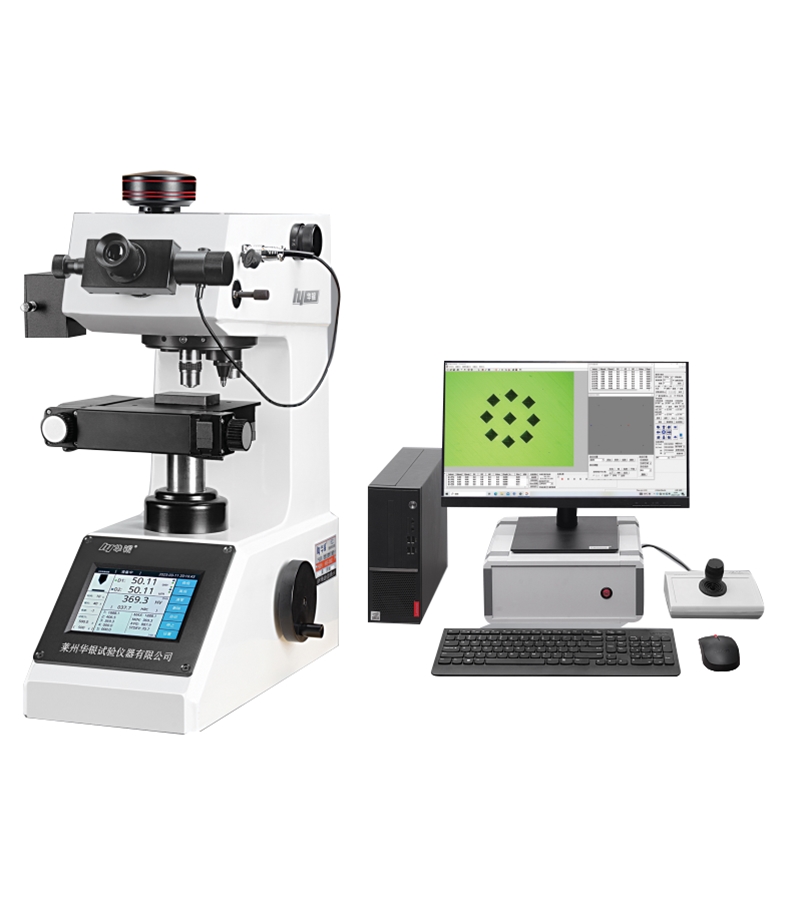

HYHVS-1000ZT2.1自动显微维氏硬度计

HYHVS-1000ZT2.1自动显微维氏硬度计

产品概述:
 HYHVS-1000ZT2.1自动/ T3.1全自动显微硬度计,主机是5.6寸液晶触摸屏、自动转塔数显显微维氏硬度计,配备显微/维氏硬度图像自动测量系统,通过计算机实现对显微维氏硬度计和自动载物台及升降丝杠(T3.1)的控制,并将硬度压痕成像在电脑屏幕上,集成了电气控制、光学成像、机械位移、图像分析、计算机处理等多种专业技术的硬度测试仪器。在机械上采用精密的设计,在电气上由ARM高速处理器控制试验过程,在光学上采用高清晰光学测量系统、光电传感等新技术,集机光电于一体,提高了显微维氏或努氏硬度的测量精度。
本硬度计适用于测量薄形试件、表面渗镀处理后的零件和对玛瑙、玻璃、陶瓷等脆性材料测定,是大专院校、科研机构、工厂及质检部门进行研究和检测的理想的硬度测试仪器。

功能特点:
HYHV300T2.1/T3.1显微维氏硬度图像自动测量系统能直接控制硬度计主机和自动坐标试台及升降丝杆(T3.1),可以实时观察图像和测量硬度值,可以手动测量和自动测量,测量过程快速准确,可对试样按设定轨迹进行自动位移并读数,实现自动转塔、自动聚焦(T3.1)、自动加载、自动位移、自动读数等智能化功能,满足高端用户需求。

系统采用 300 万像素数字摄像头采集图像,有效提高测量精度;
自动坐标试台有多种控制方式,可电脑控制,手动操作,也可摇杆操作;
系统具有一键测量有效硬化层深度的功能,由电脑控制自动打硬度,自动生成硬度曲线,自动计算出有效硬化层深度,并可打印出有效硬化层深度曲线及报告;
系统带有误差校正和定标功能,可以校正硬度计的系统误差;
可以实时标示硬度压痕所打的位置,方便选择不同金相组织的维氏硬度测量;
可以在压痕图像上叠加系统标尺;
系统具有数据库的查询和管理功能。

应用范围:
黑色金属、有色金属、IC薄片、表面涂层、层压金属;
玻璃、陶瓷、玛瑙、宝石等;
渗碳层、氮化层等和淬火硬化层的深度及梯度的测量;
薄板、薄片等微小零件的显微维氏硬度测量。

主机主要特点:
自动转塔;无摩擦主轴,试验力精度高;
高精度光学测量系统,精密坐标试台;
采用ARM高速处理器,5.6寸液晶触摸屏;
中英文界面转换;各种硬度值转换;
加卸荷过程压头动态显示,实时观测试验状态;
屏幕上能显示试验力、压痕长度、保荷时间、测量次数等;
试验过程自动化,操作简单,无人为操作误差;
凹凸面硬度值自动修正;
具备数据库存储数据功能,测试数据同步存储并可导出;
配USB和RS232接口,方便用户进行数据处理;
配微型打印机,可直接打印测试结果;
可选配努氏压头进行努氏硬度试验;
精度符合GB/T4340.2  ISO 6507-2和美国ASTM E384。

主机技术参数:
测量范围:1-3065HV
试验力:0.09807、0.2452、0.4904、0.9807、1.961、2.942、4.904、9.807(N)
10、    25、   50、   100、   200、 300、 500、 1000(gf)
硬度标尺:HV0.01、HV0.025、HV0.05、HV0.1、HV0.2、HV0.3、HV0.5、HV1
测量系统放大倍率:400X、100X
分辨率: 0.0625μm,0.25μm
试样允许最大高度:75mm
压头中心至机壁距离:110mm
电源:AC220V,50/60HZ
外型尺寸:470x320x500(mm)
重量:约40kg

系统配置清单(包含HYHV300T2.1/T3.1自动测量系统的配置):
自动坐标试台:1个
平台控制箱:1台
测量软件和加密狗:1套
数字摄像头和专用接口:1套
专用数据连接线:1套
品牌电脑: 1台
细轴试台:1个
薄板试台:1个
平口钳:1个
大V型块:1个
小V型块:1个
金刚石棱锥压头:1个
标准显微硬度块:2块
微型打印机:1个
